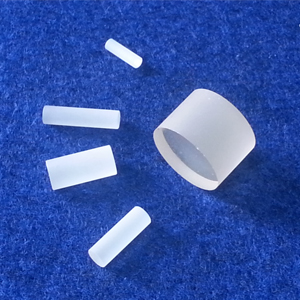

铽 镓 石 榴 石TGG
TGG单晶是用于制作法拉第旋光器与隔离器的优选磁光材料，适用波长400-1100nm（不包括470nm-500nm）。法拉第旋光器由TGG晶棒和一个特殊设计的磁体组成。穿过磁光材料的光束的偏振方向将在磁场作用下发生偏转，其偏转方向只与磁场方向有关，与光束传播方向无关。光隔离器由一个45度偏转的旋光器和一对适当放置的偏振器组成， 它使光束仅能沿一个方向通过，而阻断反向传播的光束。TGG单晶具有大的磁光常数、低的光损失、高热导性和高激光损伤阈值， 广泛应用于YAG 、掺Ti蓝宝石等多级放大、环型、种子注入激光器中。
主要参数 | |
分 子 式 | Tb3Ga5O12 |
晶格常数 | a=12.355 |
生长方法 | 提拉法 |
密 度 | 7.13g/cm3 |
莫氏硬度 | 8.0 |
熔 点 | 1725℃ |
折 射 率 | 1.954 at 1064nm |
温度系数 | 9.4x10-6℃-1 |
维尔德常数 | 0.12min/Oe.cm at 1064nm |
晶体元件标准规格尺寸 | |
晶体取向 | [111] within 5 degrees |
波前畸变 | < 1/8 wave total （于633nm测量） |
消光比 | > 30dB |
直径公差 | +0.00mm/-0.05mm |
长度公差 | ±0.2mm |
倒角 | 0.13mm (+0.00mm,-0.08mm) at 45°±5° |
晶棒加工指标 | |
平面度 | < 1/10 wave at 633nm |
平行度 | < 1 minutes of arc |
垂直度 | < 1 degree |
表面光学质量 | 10-5 per MIL-O13830A |
